空调节能云控管理系统 （实现空调制冷机房设备的智控节能）

一、系统介绍

系统采用“强弱电一体化空调智能控制系统"满足强弱电一体化设备特征与软、硬件网络配置，以空调主机COP为控制目标，实现中央空调设备分布式、动态多闭环节能控制与远程集中管理，辅助设备运行于工况。

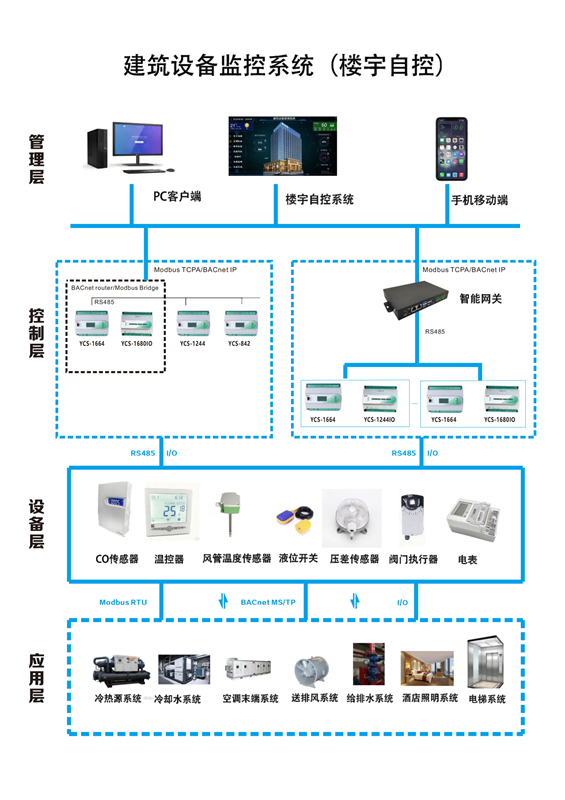

本系统采用网络化架构，各类智能化节能控制器均具备网络化接口，设置“远程运行监控与管理评价系统"，通过TCP/IP以太网与现场“空调系统节能控制总柜"与“强弱电体化节能柜"之间的通信和数据传输；

本系统应满足与楼控BA通讯，其网络化架构便于通过互联网对本系统设备实现远程异地监控管理和能耗数据上传。

三、控制系统原理简介

1、系统设备控制与管理

由于空调系统具有多参量、非线性及冷热负荷波动性等特点，易造成系统运行工况偏离效率运行状态，导致冷水机组热转换效率降低，在保证舒适度条件下，为了提高空调系统能效，必须对空调系统冷水机组、水循环系统等各个环节进行全面能效跟踪控制与管理。

2、冷水机组

根据采集的冷水、冷却水循环系统的供、回水温度、压力、流量及环境温湿度,由空调智能控制器计算系统实际负荷,动态调整冷水机组运行台数及温度设定。

3、水循环系统

当环境温、湿度，系统工艺参数和空调末端冷热量负荷发生变化时，水循环系统工艺参数随之变化，空调智能控制器根据冷热量负荷值，优化调整冷水机组效率，给出控制策略由：

冷冻泵能效控制器的动态调整冷水流量，

冷却泵能效控制器的动态调整冷却水流量，

热水泵能效控制器的动态调整热水流量，

冷却塔风机能效控制器调整冷却风机的运行台数，满足用户对冷热量的需求，保证冷水机组COP始终处于转换效率状态。

4、附属设备

能效控制器采集系统附属设备(如补水装置、软化水装置、水处理仪等)的运行、故障等状态信号，实现集中控制和管理。

5、能效管理

在能效管理计算机上,实现冷水机组、水循环系统、相关电动调节阀等系统设备的集中控制和能效管理。通过智能计量单元实现空调系统的用电统计，通过能源总线传输至管理端计算机或其他能源统计管理系统，实现系统运行参数和能源统计报表的统计管理。

四、控制系统主要产品

能效控制器G.AD2 （冷冻水泵智能控制柜）

能效控制器G.AQ1 （冷却水泵智能控制柜）

能效控制器G.AR1 （热水泵智能控制柜）

能效控制器G.AR2 （热水泵智能控制柜）

能效控制器G.AF （冷却塔风机智能控制柜）

能效控制器G.AF3 （冷却塔风机智能控制柜）

能效控制器G.AF4（冷却塔风机智能控制柜）

系统能效主控制器G.REAL-A（系统能效控制总柜）

显示、操作终端G.AK

智能计量单元G.M1

智能计量单元G.M2

总线温度传感器

总线压力传感器G.PT

温、湿度变送器→室外环境温、湿度

热量表E.M

四、控制系统配置说明

1、建立独立的“强弱电一体化空调智能控制系统"非楼宇自控+强电配电柜的方式,采用专业的空调设备节能管理软件、硬件、综合各项控制要求，实现空调泵房系统智控节能，包括系统联动，系统群控，并实时根据负荷变化自动调节系统的运行工况，实现空调系统的节能运行。

2、系统软件采用B/S软件架构，提供空调节能控制系统管理平台，控制软件可远程网页访问，并能够连接远程运维平台，具备手机APP功能，平台系统具有软件著作权证书。

实现建筑设备的远程诊断和维护，减少现场管理人员投入，降低管理费用，提高设备使用效果，增加设备的节能效益，减少维护工程师到现场的时间和费用。

3、强弱电一体化设计和相应软、硬件配置及网络化通信，技术性、实用性、可拓展性和投资经济性。应满足第三方相关通讯协议及接口。

4、各机组采用不同的专用节能控制单元与节能软件以提高节能率，满足空调末端冷(热)量需求基础，空调主机、冷冻水循环泵、冷却水空调热水循环泵、电动蝶阀、传感器等设计要求的技术参数下，安全可靠运行，实现投资经济效益。

5、本系统能够实现水循环系统节能>40%；冷水机组节能率>10%的节能效果；
